L’azienda sviluppa queste unità per un funzionamento ottimale nelle applicazioni di sincronizzazione basate su GNSS.
Gli amplificatori vengono realizzati per trasportare in modo selettivo le frequenze GNSS delle quattro principali costellazioni e per supportare senza interruzioni i segnali di comunicazione mbgARC.
La produzione avviene nello stabilimento tedesco dell’azienda, a garanzia della continuità della fornitura e del controllo qualità.

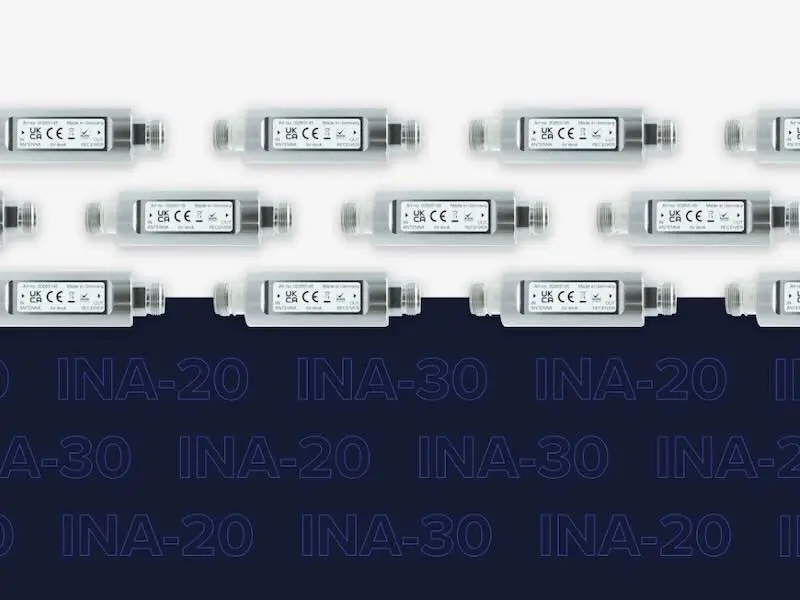

Gli amplificatori INA appartengono alla famiglia Kybernion e offrono un’estensione significativa delle tratte di trasmissione dei segnali GNSS, assicurando una ricezione stabile anche su distanze elevate.
Le unità vengono inserite direttamente sulla linea dell’antenna, senza alimentazione dedicata, poiché il ricevitore dell’azienda fornisce il voltaggio necessario ad aumentare il guadagno del segnale.
L’azienda descrive diversi scenari in cui gli amplificatori risultano utili. Senza amplificazione, un’antenna GNMANTv2 consente una tratta massima di circa 70 metri con cavo coassiale Speedfoam HFJ240, oltre i quali il segnale non soddisfa più i requisiti di ingresso del ricevitore.
In installazioni estese può rendersi necessario coprire distanze maggiori o posizionare l’antenna in luoghi con migliore visibilità satellitare. Gli amplificatori INA-20 e INA-30 vengono introdotti per rispondere a queste esigenze, migliorando il livello del segnale per i ricevitori GNS, GNM e GXL.
Le unità possono essere utilizzate in cascata, posizionandole indicativamente ogni 70 metri lungo la linea.

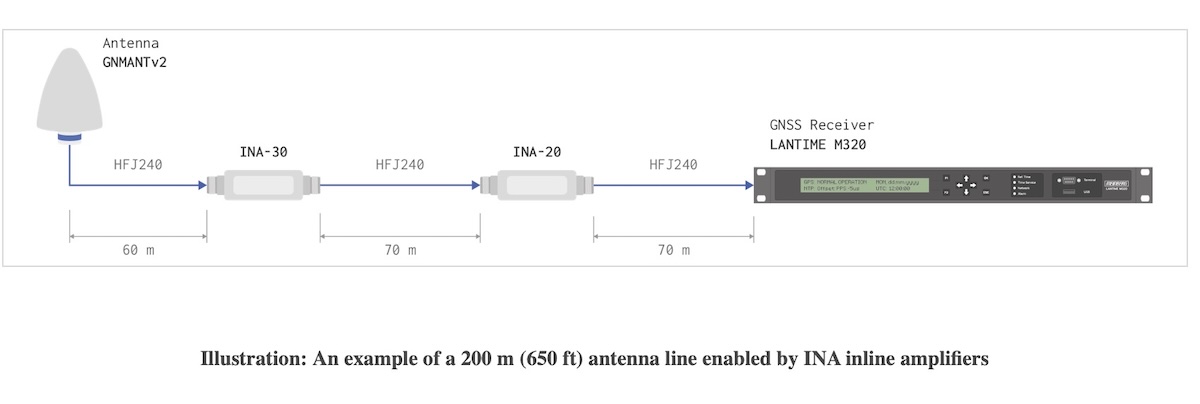

Sono disponibili due varianti. L’INA-30 offre 30 dB di guadagno, mentre l’INA-20 offre 20 dB. La scelta dipende dal livello di segnale previsto al termine di ogni tratta. In un esempio operativo, un percorso da 200 metri può essere ottenuto con una prima tratta da 60 metri seguita da un INA-30, quindi due tratte da 70 metri separate da un INA-20.
La configurazione delle tratte può variare senza incidere significativamente sul guadagno lato ricevitore, tenendo però presente che le prime sezioni della linea influenzano maggiormente il rapporto segnale/rumore.
Nel caso in cui la distanza finale tra l’ultimo amplificatore e il ricevitore risulti troppo breve, il segnale potrebbe superare i limiti previsti. In queste situazioni è possibile sostituire alcuni amplificatori con unità INA-20 per adattare l’attenuazione complessiva. Il supporto tecnico dell’azienda fornisce assistenza nella progettazione dei percorsi dell’antenna.
Sul fronte della sincronizzazione, ogni metro di cavo HFJ240 introduce circa 4,01 ns di ritardo. L’infrastruttura applica una compensazione calcolata in base alla lunghezza della linea.
Gli amplificatori INA aggiungono un ritardo di propagazione compreso tra 1,9 e 2,6 ns, generalmente trascurabile nelle applicazioni con accuratezza al microsecondo. Nei sistemi che richiedono precisione al livello di nanosecondi, la compensazione del ritardo introdotto dagli amplificatori può migliorare la coerenza temporale.
Nel progettare tratte più lunghe, occorre evitare che un amplificatore venga collocato oltre i 70 metri dall’antenna, per non amplificare un segnale ormai degradato.
Bisogna inoltre considerare l’incremento di rumore introdotto da ogni stadio di amplificazione e l’assorbimento energetico. I ricevitori dell’azienda forniscono fino a 120 mA, di cui 30 mA richiesti dall’antenna GNMANTv2 e 8 mA da ciascun amplificatore INA, con un limite massimo teorico di undici unità.
Il supporto dell’azienda è disponibile per indicazioni su lunghezze cavo, scelta del modello di amplificatore e configurazione delle tratte. Gli amplificatori INA rappresentano una soluzione efficace per mantenere la qualità del segnale GNSS anche su lunghe distanze e per offrire maggiore flessibilità nel posizionamento delle antenne.
Sinossi
Gli amplificatori inline INA estendono le tratte GNSS, mantengono il segnale entro i requisiti dei ricevitori dell’azienda e migliorano la flessibilità d’installazione. Le due varianti INA-20 e INA-30 permettono configurazioni modulari, con assistenza dedicata per la progettazione delle linee antenna.
