Il fornitore di servizi di produzione televisiva tedesca Studio Berlin ha fatto realizzare un nuovo camion di produzione tv OB UHD/HDR chiamato "Ü10", dotato di console di missaggio e sistemi di controllo Lawo.
Le sale di controllo audio 1 e 2 del nuovo OB van sono dotate rispettivamente di una console di produzione mc²56 e di una console all-in-one mc²36, alimentate da core di missaggio A__UHD completamente ridondanti e da un sistema di controllo broadcast Lawo VSM.
La pianificazione e la costruzione del veicolo sono state realizzate dall'integratore di sistemi tedesco Broadcast Solutions.
Ü10 ha già dimostrato il suo coraggio, fornendo con successo la produzione dal vivo per i German Television Awards (RTL) nel suo viaggio inaugurale.
In futuro, Ü10 sarà utilizzato principalmente per la produzione della Lega di calcio tedesca (Bundesliga).
Il furgone Ü10 OB è concepito come un rimorchio e un'estensione di ca. 60 m² di spazio di lavoro.
Può funzionare con un massimo di 24 telecamere UHD ed è completato da un moderno track di allestimento.
La più grande innovazione concettuale del progetto Ü10 è la completa separazione tra sala controllo e tecnologia: i componenti tecnici non sono installati nel furgone stesso, ma sono completamente alloggiati in dieci rack da 19" nella sala apparecchiature centrale nel truck di accompagnamento.
Entrambi i veicoli sono collegati tra loro da interlink in fibra ottica ridondati.
Le due console Lawo mc² nel furgone OB sono dotate ciascuna di core A__UHD completamente ridondati.
Ciascun core autonomo offre 1.024 canali di elaborazione audio (48/96kHz) e offre numerose opzioni di monitoraggio, nonché downmixing e upmixing.
La tecnologia A__UHD si basa su standard AoIP aperti come ST2110-30 / -31 e AES67/RAVENNA e utilizza Ember+ e NMOS per il controllo.
Per le grandi produzioni, il veicolo può accedere fino a otto stage box video e audio.

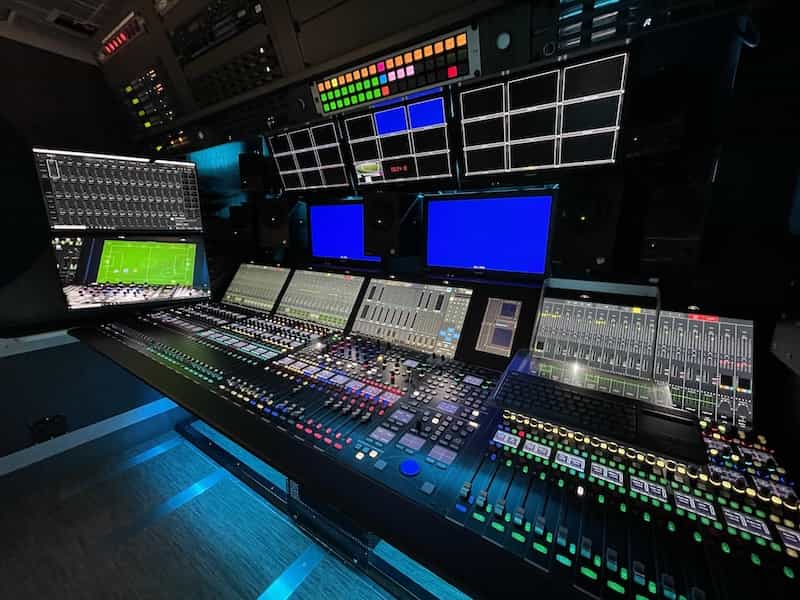

Audio Control Room 1 utilizza una console di produzione audio mc²56 MKIII a 64 fader, con supporto nativo per flussi audio SMPTE 2110, AES67/RAVENNA e MADI.
Oltre al funzionamento multiutente, AutoMix, upmix, downmix e Lawo KICK, la console include funzionalità audio-follow-video, strumenti di mixaggio 3D/immersivo integrati e compressione parallela.
Grazie alla funzionalità IP Easy di Lawo (basata sulla piattaforma di gestione HOME per le infrastrutture di trasmissione IP e dotata di rilevamento automatico e routine di quarantena), la configurazione dell'IP è semplice quanto quella analogica.
Audio Control Room 2 è dotato di un Lawo mc²36 a 16 fader.
La sua tecnologia di base A__UHD integrata fornisce 256 canali di elaborazione (48/96kHz), I/O locale, 864 canali e si integra con soluzioni come Waves SuperRack SoundGrid. Supporta anche ST2110, AES67, RAVENNA e Ember+. Il mc²36 offre anche una gestione della rete IP intuitiva basata sulla piattaforma HOME di Lawo.
L'infrastruttura audio Lawo si combina per creare un sistema ad alte prestazioni che possa far fronte a quasi tutte le produzioni su larga scala.
L'Ü10 è stato concepito e costruito pensando alle grandi produzioni sportive e agli eventi di spettacolo, ed è quindi attrezzato per gestire qualsiasi produzione immaginabile.
L'Ü10 consente produzioni con un massimo di 24 telecamere UHD, oltre a telecamere wireless aggiuntive.

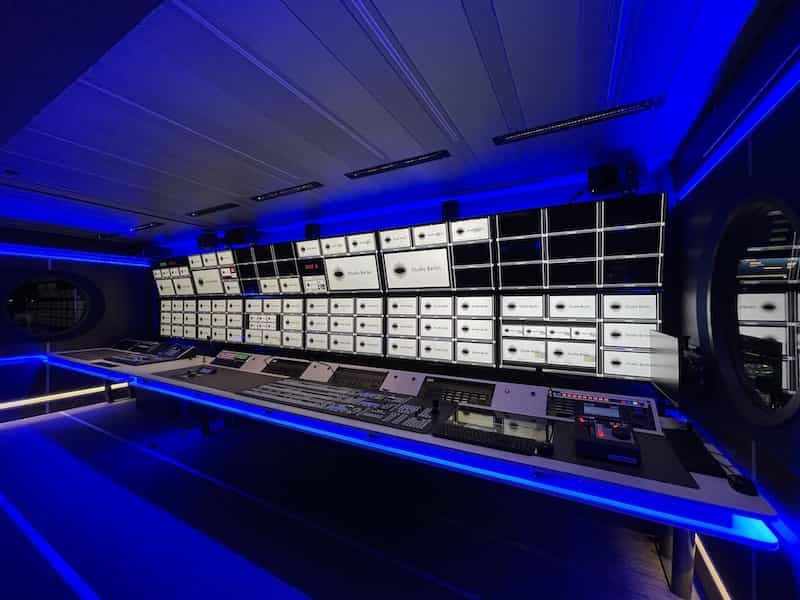

È dotato di un mixer di visione Grass Valley 12G K-Frame XP Compact con opzione XTREME. Due pannelli di controllo Grass Valley, un Karrera K-Frame 3 M/E nella sala di controllo principale e un Korona 2 M/E nella seconda sala di controllo, accedono al mixer di immagini.
Per il router, Studio Berlin ha scelto la soluzione decentralizzata MediorNet di Riedel, che gestisce i segnali video e audio, nonché i multiviewer.

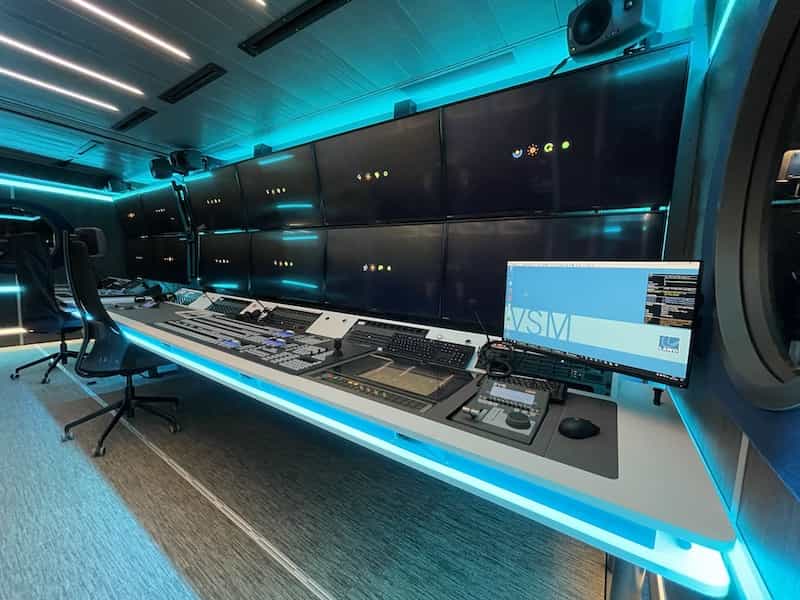

Tutta questa tecnologia di produzione è controllata da VSM (Virtual Studio Manager) di Lawo. Questo sistema indipendente dal produttore controlla tutti i router e mixer video/audio, citofoni, UMD e multiviewer, "glue" e altri dispositivi IP e in banda base di terze parti.
Utilizzando VSM, possono instradare rapidamente le singole porte intercom da Riedel ai flussi MADI dei core UHD Micron e alle porte AES degli stagebox audio A__stage80 con il semplice tocco di un pulsante.
Un "flusso di lavoro integrato" conserva risorse fisiche come flussi MADI o percorsi AES, che fornisce libertà e flessibilità totale.
Due unità Lawo V__pro8 sono state installate per l'incorporamento e il de-incorporamento aggiuntivi, il che ci consente di spostare rapidamente e facilmente i tempi in termini di offset audio/video.
Qualsiasi allineamento Dolby è un così semplicissimo.
Spostando la tecnologia fuori dal furgone OB e nel truck di allestimento allegato, le aree di lavoro Ü10 sono state ottimizzate, rendendo superflue le pareti divisorie in plexiglas. Questo concetto ingegnoso consente un uso estremamente flessibile dello spazio: spostando porte e monitor wall, è possibile creare rapidamente una sala di controllo a pianta aperta combinando le due singole sale di controllo.
L'impianto di condizionamento di Ü10 non necessita di raffreddare alcuna apparecchiatura, quindi anche il ricambio d'aria e il filtraggio sono ottimizzati e il trattamento con luce UV rende innocui i virus – una tecnica già sperimentata e testata in ambito sanitario, ma che rappresenta una novità assoluta approccio nella costruzione di furgoni OB.
L'Ü10 stabilisce anche degli standard in termini di affidabilità durante le produzioni.
Il veicolo è dotato di un potente buffer UPS e, in caso di interruzione di corrente, Ü10 può continuare a far funzionare l'intera produzione per 15 minuti solo con la batteria, lasciando il tempo di reagire e cambiare la fonte di alimentazione in caso di emergenza.
